LCM常用的采光技術

編輯：kathy 2011-01-20 14:52:13 瀏覽：1962 來源：液晶資訊網

液晶顯示器件是被動型顯示器件，它本身不會發光，是靠調制外界光實現顯示的。外界光是液晶顯示器件進行顯示的前提條件。因此，在液晶顯示裝配、使用中，巧妙地解決采光，不僅可以保證和提高液晶顯示的質量，而且一般液晶顯示的采光技術分為自然光采光技術和外光源設置技術。而外光源設置上，又有背光源、前光源和投影光源三類技術。

　　這里，我們就較為常見的背光源作簡單介紹（詳情請參閱《液晶顯示應用技術》一書):

　　一. 背光源采光技術的兩大任務是：

　　1.使液晶顯示器件在有無外界光的環境下都能使用；

　　2.提高背景光亮度，改善顯示效果。

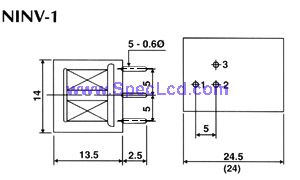

　　二. 分類：

　　現對常用的背照明光源，按如下分類說明：

LED背光

特點

壽命長，>100,000小時；
亮度調節簡便；
是常用的背光方式；
有四種不同的布局（如下圖示）可適合各種不同模塊的采光需求；
可根據客戶設計其它形式的布局。

LED01	LED02
LED被安裝在導光板的左、右兩邊	LED被安裝在導光板的上邊
LED03	LED04
LED被安裝在導光板的上、下兩邊	LED被邦定在背光板內，可提供更加均勻的背光,板上有兩個焊點，"A"接+4.2V *, "K"接地
注：*"A"必須接+3.8V～+4.2V，而不要直接接+5V，因?yàn)楫?dāng)背光板電壓長時間>4.2V時會使其過熱，將影響正常顯示，此時須對您的+5V降壓處理后再接入；部分QH及VP產品已在模塊上采取了措施，可以直接+5V，詳情請向VP咨詢。

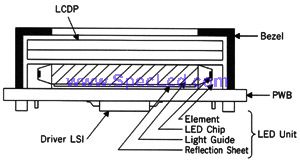

采用LED背光的LCM結構示意圖

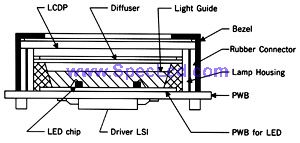

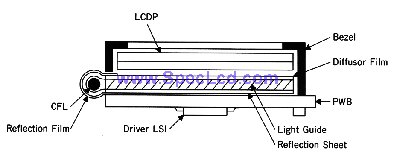

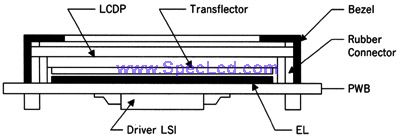

邊光	背光
LED單元的極限參數（在25℃條件下）
參數 極限值正向電流 IF 15mA 脈沖電流，10％占空比，脈寬為1ms IFP 50mA 反向壓降 VR 8V 功耗 P 45mW 工作溫度 TOP -30∽+80℃ 儲存溫度 TSTO -40∽+85℃
電-光參數
參數 LED單元單位條件 MIN. TYP. MAX. 正向工作電壓 VF 3.8 4.2 4.5 V IF=10mA 反向漏電流 IR - - 100 μA VR=8V 波長綠 P - 565 - nm IF=10mA 黃 - 585 - 紅 - 635 -
