同于已成熟的TFT LCD顯示面板，AMOLED顯示面板帶給全球各家面板廠很大的發展機會。而針對AMOLED是否將成為智能手機面板的標準配備，甚至逐漸取代LCD面板，隨著蘋果宣布將采用AMOLED，2017年會是相當關鍵的發展時刻。
自從許多家的媒體管道傳出，蘋果（Apple）2017年iPhone系列智能型手機新款機種，將有機會使用主動式有機電發光二極體（Active Matrix OLED， AMOLED）面板后，引起全球面板業界不小話題。
自此開始南韓、日本、中國及臺灣各面板廠不管公開或私下表示，將籌設中小尺寸AMOLED面板產線，其中當然以南韓三星顯示器（SDC）最具實力，樂金顯示器（LGD）也開始動作。而中國面板廠商更挾國家巨額資金，狂投AMOLED面板產線。日廠日本顯示器（JDI）則以智財授權方式，授權其他廠商生產或為其代工。臺廠以鴻海旗下的夏普（Sharp）領軍，自此全球各家面板廠之AMOLED面板量產計畫正逐一浮上臺面，逐鹿中原之爭霸戰正式開始。
韓廠仍占市場九成，中國廠直追

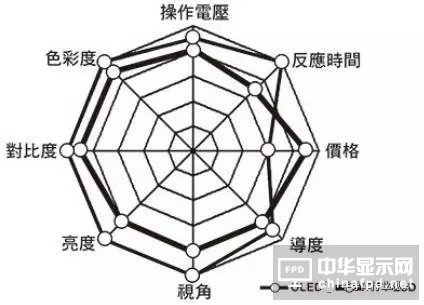

由于AMOLED面板具備相對于TFT LCD面板的許多優點，如色彩、對比度、亮度、視角、厚度、反應時間等。也因此有越來越多的終端顯示裝置，如智能型手機，已開始由TFT LCD面板改成使用AMOLED面板。TFT LCD面板與AMOLED面板廠優缺點比較圖，如圖1。
圖1 TFT LCD面板與AMOLED面板廠優缺點比較圖 資料來源：PIDA，（4／2017）
依據市調機構IHS調查，在2016年7～9月全球中小尺寸AMOLED面板出貨量超過1億片。其中以南韓三星顯示器的出貨近1億片，市占九成以上。而中國面板廠商首次出貨超過100萬片，以天馬微電子、和輝光電及昆山國顯的出貨為主。在這里必須提到，臺灣的友達光電（AUO）早在2006年，就已經開始生產中小尺寸AMOLED面板。并且友達光電是最早將其生產的中小尺寸AMOLED面板，配置于其明基友達集團自家品牌明基的手機款式BenQ Siemens的S88手機上。
但是很可惜，明基之此款手機并未因配上AMOLED面板的加持而大賣，反而是明基與西門子（Siemens）手機合并之后，引發諸多的問題，也因此在后繼無力的狀況之下，友達光電再無大力投入資源在AMOLED面板上，后續AMOLED面板發展就是持續維持緩步發展至今，僅能以相對少量供給特定市場。
至今，臺灣面板廠商在AMOLED面板的發展上，不但前面有狼（南韓廠商），后面更有虎（中國廠商），處境令人十分的憂慮與遺憾。
三星電子后來居上，將AMOLED面板配備于智能手機上，將AMOLED面板的特色發揚光大。
從2010年開始三星自家高階品牌Galaxy S系列智能型手機，開始配備自制AMOLED面板，已經有超過7年的市場經驗。估計在蘋果終于認真考慮，即將于2017年推出配備AMOLED面板的iPhone后，掀起全球一股AMOLED面板熱潮。
而目前全球能大量供應中小尺寸AMOLED面板的僅三星顯示器（SDC）一家廠商，市占率超過95％以上，幾乎已壟斷整個AMOLED面板市場。而三星顯示器（SDC）為因應即將到來的訂單，正進行擴大生產投資約8兆韓元（約65億美元）。除持續提升牙山廠A3線產量，根據AMOLED材料廠美商UDC表示，預估A3線2017年的月產達12萬片。而之前與日商新索尼（Sony）合資生產液晶電視面板的湯井廠L7線，也移出液晶生產設備空出廠房空間以換裝6代AMOLED產線設備準備量產。
此次擴產的投資，預估能供應2～3億支智能手機面板，進一步拉開與其他供應商產量差距。三星顯示器生產的AMOLED面板不限于供應自家手機，除了蘋果（Apple）外，也供貨給中國的智能型手機品牌廠華為、OPPO、VIVO等。
而其他有意加入AMOLED生產廠商包括韓廠樂金顯示器（LGD）、中國廠商京東方及華星光電、夏普及日商日本顯示器。
其中韓廠樂金顯示器（LGD）表示，為確保在中小尺寸OLED市場中的地位，已于2016年7月宣布在在龜尾廠投資中小尺寸Plastic OLED（POLED）生產線，朝智能手機面板的業務邁進。預計約2018年9月上市，希望屆時蘋果智能手機采用樂金顯示器（LGD）制面板。
同時，全球搜尋引擎龍頭美商Google也預計投資樂金顯示器，谷歌提議出資1兆韓元（約合8．8億美元），協助樂金顯示器發展可撓式／柔性（Flexible）AMOLED面板。Google擬和樂金顯示器策略合作，是為了確保AMOLED面板供應無虞，能用于未來Google出品的新款Pixel智能型手機上，以便替新一代Pixel智能型手機取得穩定貨源。
京東方躍居中國AMOLED面板第一名
中國廠商京東方已投入145億美元在四川省成都和綿陽6代線新廠，成都廠今年夏天啟用，綿陽廠原先計畫非晶矽8．5代線量產，也變更為6代AMOLED產線，預計兩年后開始生產。兩新廠產能全開時，估計京東方在AMOLED產量將超過前面3家陸廠的供應量，躍居大陸AMOLED面板第一名。
而在臺廠夏普積極投入AMOLED技術，期盼未來有機會能搶下新款iPhone面板的訂單。同時，根據日經新聞表示，夏普考慮將該座工廠落腳于河南省鄭州市。其中，鄭州市目前已正在擴建中的新鄭國際機場，規畫建設為國際航空貨運樞紐和國內航空綜合樞紐，能夠保障快速的運輸、體積小且又高單價的貨品（例如iPhone智能型手機上）到全球各地。預計在2017年開賣的iPhone將配備AMOLED面板，而鴻海于鄭州市擁有iPhone組裝廠，鄰近新鄭國際機場，若能在當地量產AMOLED面板，不但可以減省運輸費用等成本，還能獲得當地政府補助金等援助。

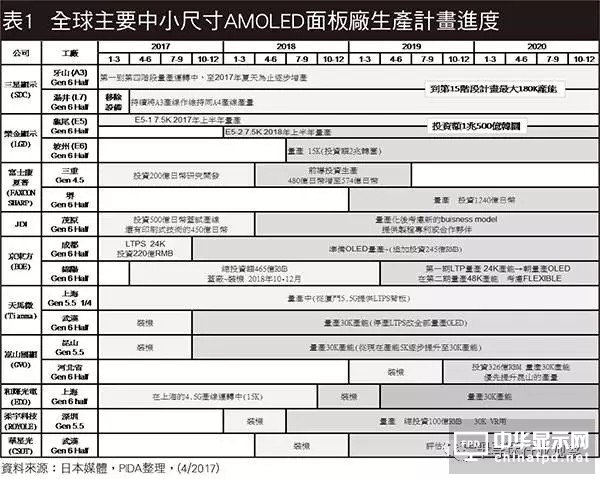

至于日商日本顯示器對AMOLED量產化的態度是「收到訂金后才確定開始量產」、或者是采用「提供智財權授權」、「提供整套生產KNOW HOW」及「與伙伴公司策略合作」等新的商業模式。全球主要中小尺寸AMOLED面板生產計畫進度，如表1。
自iPhone采用AMOLED面板消息出現后，除自三星供貨外，也在尋求其他供應商，因此在中國智能手機用AMOLED面板工廠的投資計畫相繼出現。
中國面板廠挾政府補貼砸一兆投入AMOLED
至2020年預計有8座新蓋、擴產工廠完成。新建6代線AMOLED工廠每座需要1，400～1，900億新臺幣，若蓋8座新廠則投資金額將超過一兆新臺幣。
中國各地方政府為吸引廠商投資，推出各種補貼政策，如廠房土地、銀行貸款、水電、租稅優惠等，大幅降低面板廠建新廠成本所需資金，這也促成中國投資AMOLED面板高峰情況。目前已公開投資新設或擴產AMOLED面板的中國廠商如下。
京東方
在四川省成都市與綿陽市投入6代線工廠，投資金額各465億元人民幣（約2，100億臺幣），共計930億元人民幣（約4，200億臺幣）。成都廠已在2016年10～12月期間把LTPS TFT的背板生產設備入廠裝機，將在2017年1～3月期間把AMOLED真空蒸鍍設備入廠裝機，預計從2017年中開始運轉。綿陽工廠的裝機時間未確定，似乎是考慮到成都廠運轉延遲2年。
華星光電
在湖北省武漢廠月產能3萬片正運轉中的LTPS產線。在2018年4～6月期間將真空蒸鍍設備入廠裝機，預計2018年中開始運轉。
天馬微電子
也在湖北省武漢市建設工廠，已在2016年10～12月期間裝設LTPS產線，于2017年1～3月期間將真空蒸鍍設備入廠裝機，同年中開始運轉。#p#分頁標題#e#
和輝光電
已經規劃擴大量產中的4．5代線廠，鑒于其他運轉中生產效率較高的6代線OLED面板廠，該公司將原有4．5代線變更為6代線，預計2019年運轉。
昆山國顯
在昆山5．5代線廠計畫擴產（月產3萬片），在河北省廊坊市固安縣計畫新蓋6代線廠，廊坊廠籌資預估326億元人民幣（約1，478億臺幣）。昆山國顯優先擴產昆山廠，接著開始廊坊建廠，預計2019年后量產。
柔宇科技
為美國海歸派學者回國后在深圳市成立創投公司，主要開發AMOLED面板使用Flexible基板，準備興建AMOLED 5．5代線，不同于其他面板廠僅關注于智能手機面板市場，柔宇科技是著重于如柔性AMOLED面板開發及應用于智能手機、衣著時尚、穿戴裝置及車用。

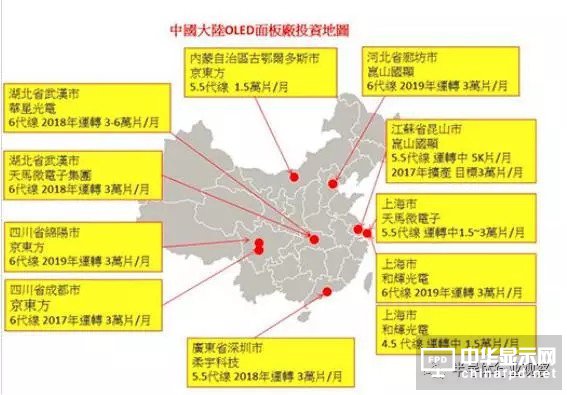

中國目前及未來即將投資興建的AMOLED面板廠地圖，如圖2所示。
圖2中國AMOLED面板廠擴產及新廠投資地圖 資料來源：各面板廠，PIDA整理繪制，（4／2017）

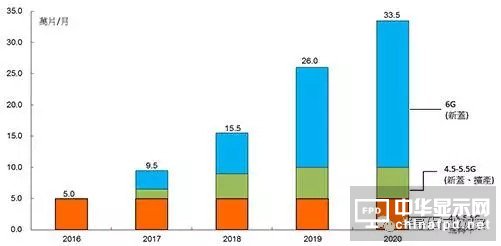

根據中國各家AMOLED面板廠公布現有產線，以及未來興建新廠產能推估，預計到2020年總計月產能為33．5萬片，年產402萬片。中國AMOLED面板的產能預測，如圖3所示。
圖3中國AMOLED面板的產能預測 資料來源：日本媒體，PIDA整理，（4／2017）
AMOLED顯示面板之結構特色

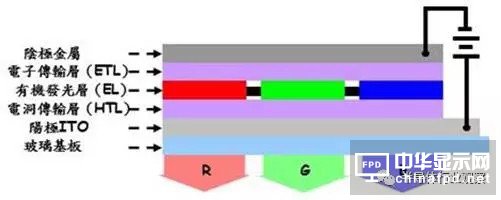

以結構來看，AMOLED顯示面板結構由外層至內層，大略可分為：保護玻璃、偏光片、相位差板、玻璃基板、陽極ITO、電洞傳輸層、有機發光層、電子傳輸層、陰極金屬等代表不同功能的層別所組成。結構部分來看，AMOLED顯示面板結構大異于TFTLCD顯示面板。AMOLED面板結構圖，如圖4所示。
圖4 AMOLED面板結構圖 資料來源：PIDA，（4／2017）
上述所提到的AMOLED顯示面板之結構中，包含一系列相關的材料。其中，偏光板相關廠商，包含日東電工（Nitto Denko）、住友化學（Sumitomo Chemical）、富士軟片（Fuji Film）、庫拉雷（KURARAY）等。相位差板相關廠商，包含JAPAN ZEON、日本合成橡膠（JSR）等。
觸控感應薄膜層相關廠商，包含日東電工（Nitto Denko）、住友化學（Sumitomo Chemical）等。電子傳輸層相關廠商，包含默克（Merck）、保土谷化學（Hodogaya Chemical）、新日鐵住金化學（NIPPON STEEL ＆SUMIKIN CHEMICAL）等。
發光層相關廠商，包含出光興產（Idemitsu Kosan）、默克（Merck）、保土谷化學（Hodogaya Chemical）、新日鐵住金化學（NIPPON STEEL ＆SUMIKIN CHEMICAL）等。電洞傳輸層相關廠商，包含默克（Merck）、保土谷化學（Hodogaya Chemical）、新日鐵住金化學（NIPPON STEEL ＆SUMIKIN CHEMICAL）、（TOSOH）等。

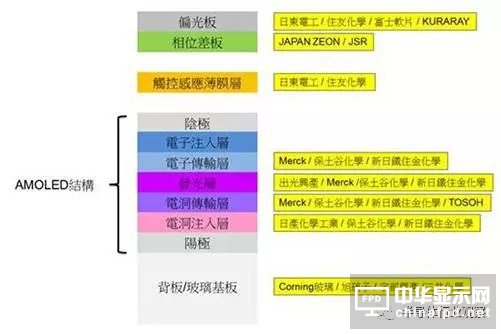

電洞注入層相關廠商，包含日產化學工業（Nissan Chemical）、保土谷化學（Hodogaya Chemical）、新日鐵住金化學（NIPPON STEEL ＆ SUMIKIN CHEMICAL）等。背板／玻璃基板相關廠商，包含：康寧玻璃（Corning）、旭硝子（AGC，Asahi Glass Co．）、宇部興產（Ube）、三井化學（Mitsui Chemical）等。AMOLED顯示面板各層結構與相關廠商，如圖5所示。
圖5 AMOLED顯示面板各層結構與相關廠商 資料來源：PIDA，（4／2017）
有機電發光二極體（AMOLED）顯示面板的技術與未來普及化，關鍵因素掌握在如何量產與維持高良率，這牽涉到制程與相關材料設備會是關鍵的因素。
關于有機電發光二極體（AMOLED）顯示面板，主要生產步驟可以分成背板TFT ARRAY制程與前板AMOLED制程。在背板TFT ARRAY制程部分，類似半導體制程，可再進一步細分為成膜、涂布光阻、曝光、成像、蝕刻、移除光阻、光罩、光罩制造檢查、雷射退火、離子參雜等不同步驟的制程，最后再到TFT基板完成。在前板AMOLED制程部分，是最關鍵的部分，可再進一步細分為，蒸鍍、封裝等不同步驟的制程，最后再到AMOLED顯示面板完成。

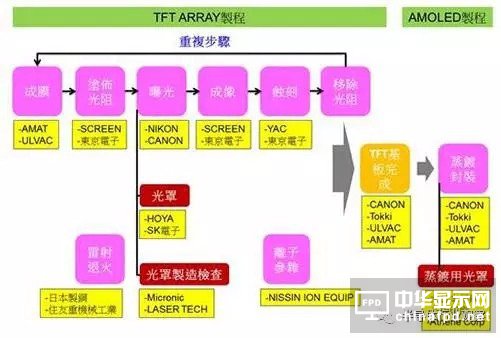

由于AMOLED顯示面板制程，不同于現已很成熟的TFT LCD顯示面板制程，因此AMOLED顯示面板也將帶給相關生產設備的制造商一個好機會。尤其是需要AMOLED特殊的制程，或從中尋求更細微與精密的制程，因而產生新的制造設備的需求。AMOLED顯示面板相關制程與相關設備商，如圖6所示。
圖6 AMOLED顯示面板相關制程與相關設備商 資料來源：PIDA，（4／2017）
三星顯示器專利布局領先同業
對于全球各家計畫有意投入中小尺寸AMOLED量產的面板廠而言，除了在研發階段須投入大量資源之外，緊接而來的量產階段難度才大，相關的各式量產技術還是不易克服的重要問題。而關鍵部分包含真空蒸鍍設備及蒸鍍材料來源在內的供應率，否則所有預定的生產計畫進度無法如預期進行。
例如真空蒸鍍機唯一供應商日商Canon Tokki，三星顯示器在此關鍵設備已先行下訂，同業捧著現金也無法拿到機臺。再者，機臺設備與材料供應都到位后，接下來就是AMOLED面板廠累積豐富的Know How，例如蒸鍍用金屬網罩（Metal Mask），包括機臺的網罩支架輕量化，以及如何來對準精度和工時都會有影響。
其次，材料的組合關系到提升面板的功能與壽命，是完成AMOLED面板Know How的關鍵，所以這就是量產過程的經驗值差別。三星顯示器挾著累積10年量產經驗，在關鍵材料專利，配方規格及制程設備上均領先同業幾個世代，且與供應商有緊密合作關系，擁有核心專利。
在中國以京東方與和輝光電為例，兩家公司在5．5代與4．5代線的研發、生產已開始一段時間，但初期對LTPS面板的生產與AMOLED面板的蒸鍍制程兩部分缺乏量產經驗，量產的穩定度也需2年時間，有日本設備商預估兩家公司再1年就能量產。現今如三星顯示器在AMOLED面板之強勢地位，讓供應商不敢輕易將技術外流到競爭者，嚴謹專利的布局使得后進同業要復制其供應鏈相對困難，看來三星顯示器短期內無同業可匹敵的對手。
雖然最近蘋果頻頻接洽三星顯示器之外多家日、韓面板廠商，遵循公司多家供應商策略，其中之中國面板廠京東方主動對蘋果表示意愿，并對京東方之AMOLED面板進行長達數月的測試。值得注意的是，就算京東方打入蘋果供應鏈，也應該于2018年開始少量供貨。
因此，關于AMOLED是否為智能手機面板未來標準配備，2017年將是關鍵時刻。推算再過不久的將來，隨著全球各廠量產穩定，與產量逐漸增加，或許2018年以后中小尺寸AMOLED面板將逐漸取代LCD面板，成為行動顯示裝置的標準配備，讓我們再繼續觀察下去。#p#分頁標題#e#
