　　根據對維修案例進行分析，發現部分液晶電視機電源板PFC 電路因輸出的PFC 電壓偏低，導致一些不定時故障的出現，現對此類故障的檢修方法進行說明。

　　故障現象：不定時不開機、長時間待機后遙控不開機、不定時自動關機、不定時黑屏等

　　電源板號：4162、5024、2289、1673、1185、1901 等

　　涉及型號：LED40K16X3D、LED40K11P、LED40K16P、LED42T39AK、LED42K100、LED42K200、LED42K300、LED42H310、LED46K01P、LED46T39AK、LED37K01、LED37K11、LED37K16 、LED50K660X3D 、LED50EC660X3D、LED55T36GP 、TLM37E29 、TLM37V68、TLM37V88P、TLM40V66PK、TLM40V68P、TLM40V68PK、TLM40V69P、TLM42V67PK、TLM42V68PK、TLM42V86PK、TLM42P69GP、TLM42E58P 等

　　關鍵電壓：PFC 輸出電壓應在380V 以上，如果低于370V，常見為340V-360V，極易出現此類故障。

　　故障原因：PFC 芯片1 腳的取樣反饋端電壓輸入偏高，芯片穩壓電路調低激勵輸出PWM信號的占空比，導致PFC 輸出電壓降低，影響主電源電路的正常工作，主電源電路輸出電壓異常。

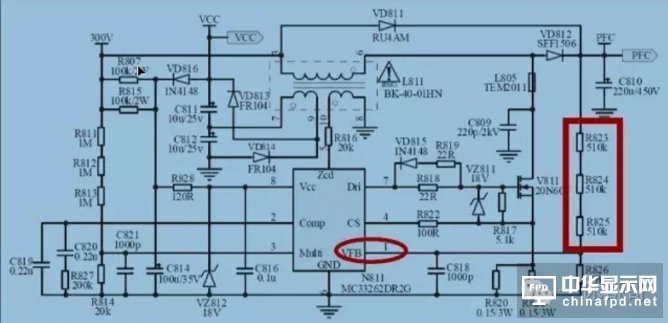

　　故障點：PFC 芯片1 腳外圍取樣電路有漏電（上分壓取樣電阻的背膠漏電）

　　故障輔助判斷條件：

　　1、天氣影響：潮濕氣候下故障出現頻率增加。

　　2、開機條件：待機狀態下遙控不開機，關閉主電源后再開機即可開機。

　　檢修處理方法：

　　1、預防性處理

　　對于氣候潮濕地區，如果此類故障較多，建議在開蓋維修上述涉及型號的產品時，包括非電源故障，或是更換新電源板，都需要對PFC 電壓取電路進行防潮處理，以避免后期出現不定時故障。具體方案如下：

　　先對涉及的幾個取樣電阻所在區域用電吹風吹干，除去濕氣，再用708 硅膠涂覆這幾個電阻，防止潮氣影響。

　　2、維修性處理

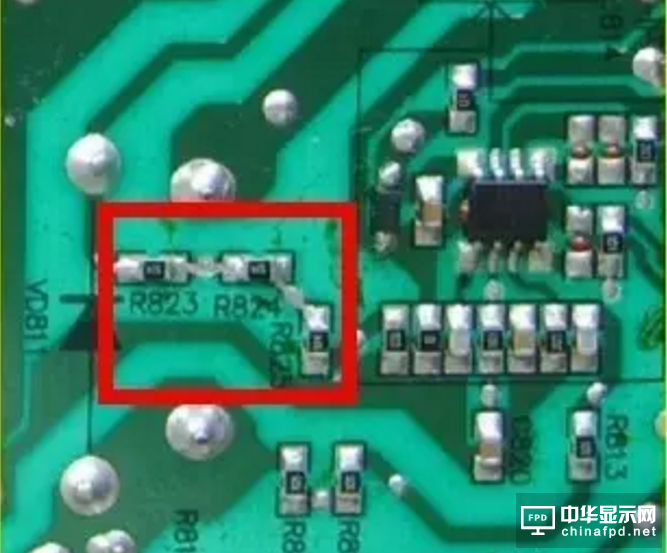

　　對于出現上述現象的故障電視機，在維修時建議對電源電路的輸出電壓進行測量，特別帶PFC 電路的電源板，如果測量PFC 輸出電壓低于375V，一定要對PFC 電壓取樣電路進行檢修處理。對于此類故障，多是由于PFC 取樣電路漏電引起，常見問題是PFC 芯片1 腳外接的上分壓取樣貼片電阻（510K 或1M）的背膠漏電，導致不定時故障出現。具體方案如下：

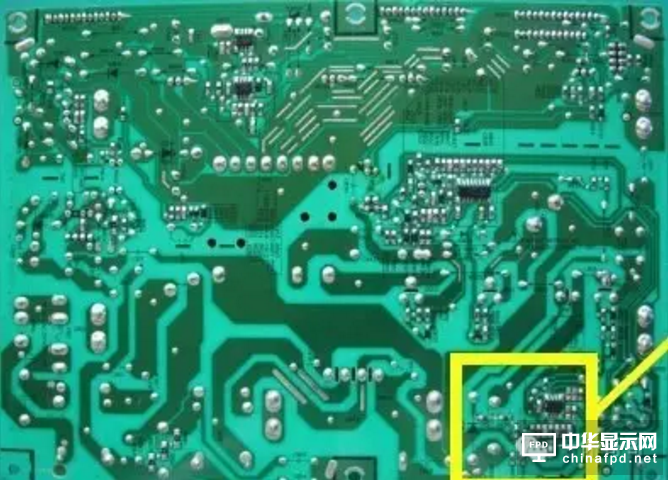

　　把涉及的幾個貼片電阻焊下來，清理干凈電阻下的貼片生產工藝用背膠（紅膠），PCB上的背膠也清理干凈，測量電阻正常后再焊接回去。（紅膠易吸潮，造成電阻兩端阻抗下降，引起取樣電壓變化），開機測量PFC 電壓，確認恢復到380V 以上。

　　注：由于電路設計不同，PFC取樣電路所使用的上分壓電阻數量和阻值有所不同，請根據實際電路來確認。
